Трансформатор сухой ТС-100/0,66 У/Ун-0

Открытое Акционерное Общество "Минский электротехнический завод имени В.И. Козлова" Серия ТС

Почему выбрать эту модель

  • Высокий КПД
  • Минимальные потери КЗ
  • Компактные габариты
  • Полный комплект документации

Ключевые характеристики

Электрические

100 кВА Мощность
1 кВ Напряжение ВН

Механические

420 кг Масса

Эксплуатационные

98,2 % КПД
390 Вт Потери холостого хода
1 450 Вт Потери КЗ
У/Ун-0 Группа соединения
Запросить КП

Технические характеристики

Общие (5)
Тип оборудования Трансформатор
Серия Серия ТС
Тип Сухие трансформаторы
Категория Сухие трансформаторы
Группа соединения У/Ун-0
Электрические (4)
Мощность 100 кВА
Напряжение ВН 1 кВ
Напряжение КЗ 3,8 %
КПД 98,2 %
Потери (2)
Потери холостого хода 390 Вт
Потери КЗ 1 450 Вт
Размеры (1)
Масса 420 кг

Подходящие аналоги

Прямых и близких аналогов нет. Показаны похожие модели по ключевым параметрам. Требует проверки параметров.

Сравнить модели

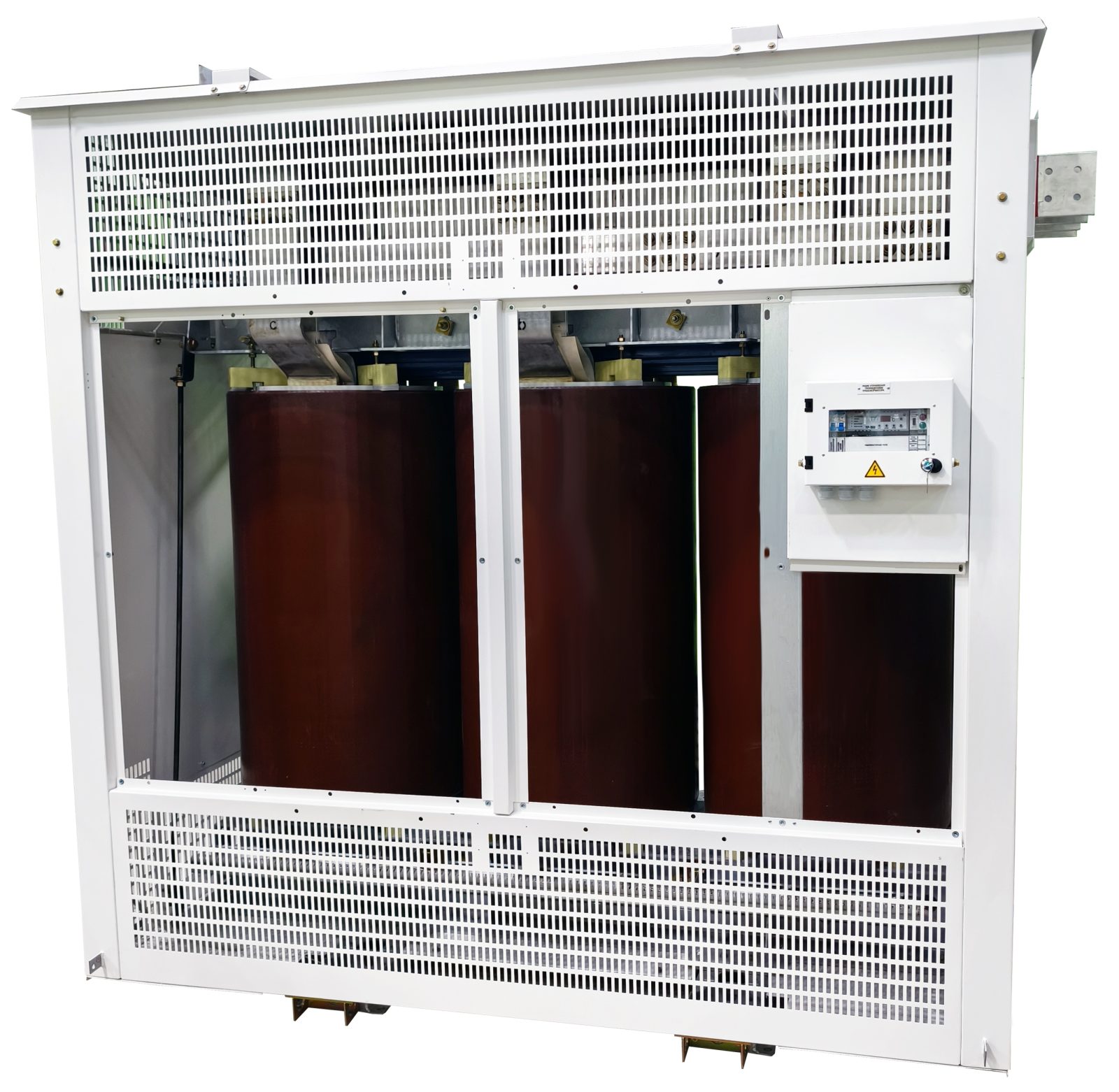

Трансформатор ТСДЛ-100/10-У3 "МЭТЗ"
Похожая модель

Открытое Акционерное Общество "Минский электротехнический завод имени В.И. Козлова"

Трансформатор ТСДЛ-100/10-У3 "МЭТЗ"

Мощность
100 кВА
ВН
6/10 кВ
НН
0,4 кВ

Совпадает

  • ✓ тип оборудования
  • ✓ категория
  • ✓ мощность
  • ✓ серия
  • ✓ группа соединения
  • ✓ производитель

Отличается

  • • масса: 535 кг
Сравнить Подробнее
Сухой
Похожая модель

Открытое Акционерное Общество "Минский электротехнический завод имени В.И. Козлова"

Сухой

Мощность
100 кВА
ВН
10 кВ
НН
0,4 кВ

Совпадает

  • ✓ тип оборудования
  • ✓ категория
  • ✓ мощность
  • ✓ серия
  • ✓ производитель

Отличается

  • • ВН: 10 кВ
  • • группа соединения: Д/Ун-11
  • • масса: 505 кг
Сравнить Подробнее
Сухой
Похожая модель

Открытое Акционерное Общество "Минский электротехнический завод имени В.И. Козлова"

Сухой

Мощность
100 кВА
ВН
10 кВ
НН
0,4 кВ

Совпадает

  • ✓ тип оборудования
  • ✓ категория
  • ✓ мощность
  • ✓ серия
  • ✓ группа соединения
  • ✓ производитель

Отличается

  • • ВН: 10 кВ
  • • масса: 505 кг
Сравнить Подробнее
Сухой
Похожая модель

Открытое Акционерное Общество "Минский электротехнический завод имени В.И. Козлова"

Сухой

Мощность
100 кВА
ВН
6 кВ
НН
0,4 кВ

Совпадает

  • ✓ тип оборудования
  • ✓ категория
  • ✓ мощность
  • ✓ серия
  • ✓ производитель

Отличается

  • • ВН: 6 кВ
  • • группа соединения: Д/Ун-11
  • • масса: 505 кг
Сравнить Подробнее
Сухой
Похожая модель

Открытое Акционерное Общество "Минский электротехнический завод имени В.И. Козлова"

Сухой

Мощность
100 кВА
ВН
6 кВ
НН
0,4 кВ

Совпадает

  • ✓ тип оборудования
  • ✓ категория
  • ✓ мощность
  • ✓ серия
  • ✓ группа соединения
  • ✓ производитель

Отличается

  • • ВН: 6 кВ
  • • масса: 505 кг
Сравнить Подробнее
