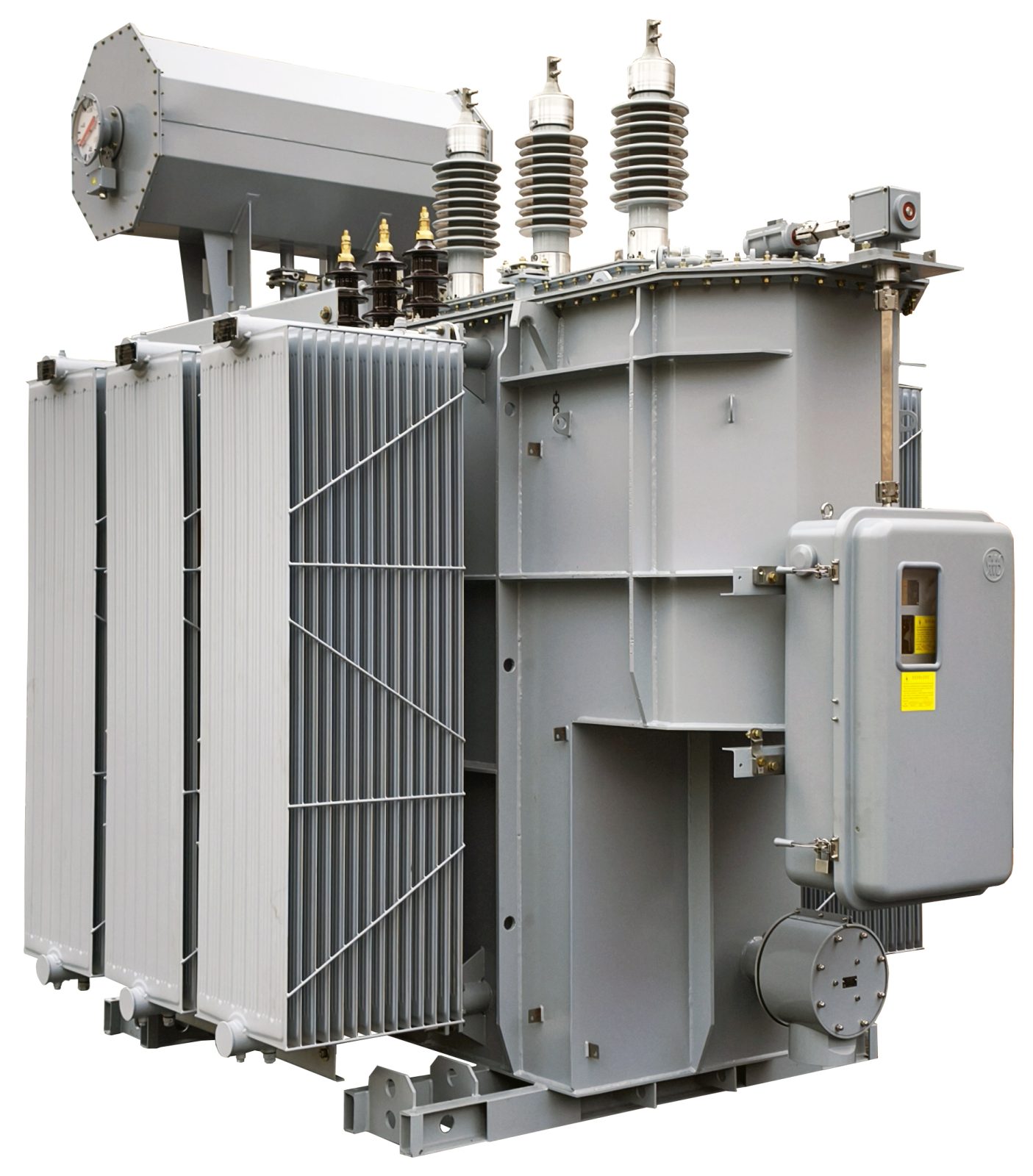

Трансформатор

ТМ-СЭЩ-6300

ТМ-СЭЩ-6300

АО «ГК «Электрощит» - ТМ Самара» Серия ТМ

Почему выбрать эту модель

  • Высокий КПД
  • Полный комплект документации
  • Серия ТМ для промышленной эксплуатации
  • Нормализованные характеристики для инженерного подбора

Ключевые характеристики

Электрические

6300 кВА Мощность
35 кВ Напряжение ВН
0,4 кВ Напряжение НН

Эксплуатационные

98,4 % КПД
7 600 Вт Потери холостого хода
23 500 Вт Потери КЗ
Y/Δ-11 Группа соединения
Запросить КП

Технические характеристики

Общие (5)
Тип оборудования Трансформатор
Серия Серия ТМ
Тип Силовые масляные трансформаторы
Категория Масляные трансформаторы
Группа соединения Y/Δ-11
Электрические (5)
Мощность 6300 кВА
Напряжение ВН 35 кВ
Напряжение НН 0,4 кВ
Напряжение КЗ 7,5 %
КПД 98,4 %
Потери (2)
Потери холостого хода 7 600 Вт
Потери КЗ 23 500 Вт
